氣動蝶閥工作原理,雙作用和單作用氣動蝶閥區別

氣動蝶閥由氣動執行機構和蝶閥組合而成，由于蝶閥本身的特點，如重量輕，結構簡單，易于操作等，常在大口徑低壓管道上安裝使用。氣動蝶閥按照蝶閥密封形式分類，可分為氣動軟密封蝶閥，氣動硬密封蝶閥，氣動自密封蝶閥等；按照氣動執行機構分類，可分為雙作用氣動蝶閥，單作用氣動蝶閥。本文主要介紹雙作用氣動蝶閥和單作用氣動蝶閥的工作原理。

雙作用氣動蝶閥的工作原理：

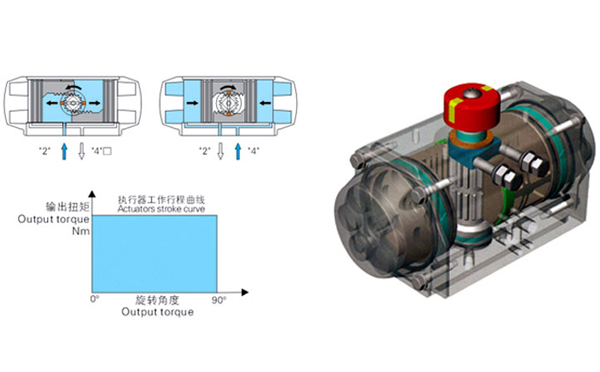

氣動雙作用執行機構內部結構圖

單作用氣動蝶閥的工作原理：

并且，在執行機構主軸作旋轉運動的同時帶動閥桿、閥芯作旋轉運動，從而改變閥芯、閥座之間的流通面積，達到調節目的。

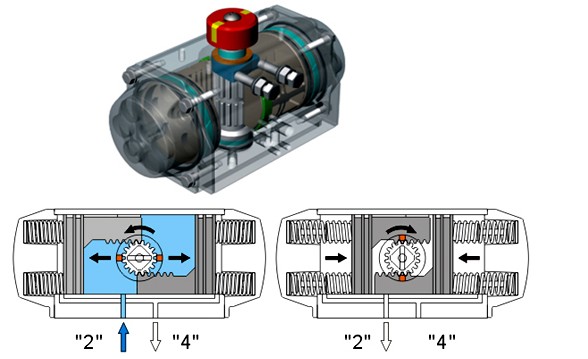

氣動單作用執行機構內部結構圖

附：氣動蝶閥安裝管路示意圖

了解更多氣動蝶閥產品，請瀏覽氣動蝶閥分類目錄！
