電動球閥工作原理圖文說明

電動球閥是工業控制系統中常見的閥門之一，電動球閥的控制形式主要有開關型和調節型。由于球閥在完全開啟時，流阻很小，密封性好，所以被很多工況所使用。結合電動執行器，電動球閥在遠程控制系統中較為常見，如電動防爆球閥。

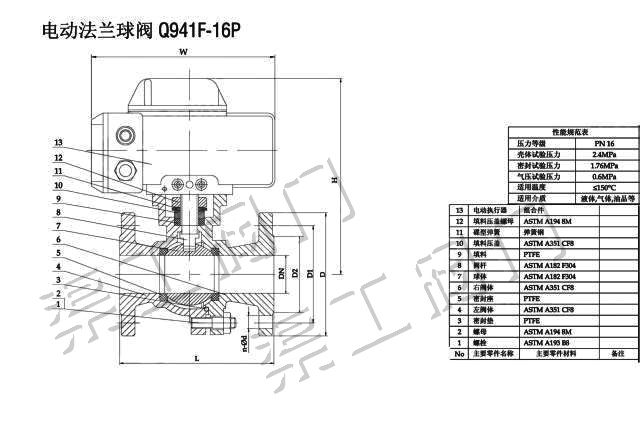

電動球閥結構組成

1、電動閥一般由電動執行機構和閥門連接起來，通過裝置調試后成為電動閥。電動閥使用電能作為動力來接通電動執行機構驅動閥門，結束閥門的開關、調度動作。然后達到對管道介質的開關或是調度意圖。

2、電動閥的驅動一般是用電機，開或關動作結束需求一定的時刻模擬量的，可以做調節。比較耐電壓沖擊。電磁閥是快開和快關的，一般用在小流量和小壓力，要求開關頻率大的地方；電動閥反之。電動球閥的開度可以控制，情況有開、關、半開半關，可以控制管道中介質的流量而電磁閥達不到這個要求。

3、三線制電動閥有F/R/N三條線，F代表正向動作(或許open動作)控制線，R代表反向動作(或許close動作)控制線，N代表地線。電磁閥是電動閥的一個品種；是使用電磁線圈發生的磁場來拉動閥芯，然后改動閥體的通斷，線圈斷電，閥芯就依靠繃簧的壓力退回。詳細接線及控制方法，以隨貨說明書為準。

電動球閥工作原理

以電動執行機構驅動球閥閥桿旋轉0-90度的部分回轉機械動作。其中球閥的旋塞體為球體，有圓形通孔或通道通過其軸線。

電動球閥在工業自控管路中主要用來做介質切斷、分配和改變介質的流動方向的工藝作用。它只需要用旋轉90度的操作和較小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用，如V型電動球閥。

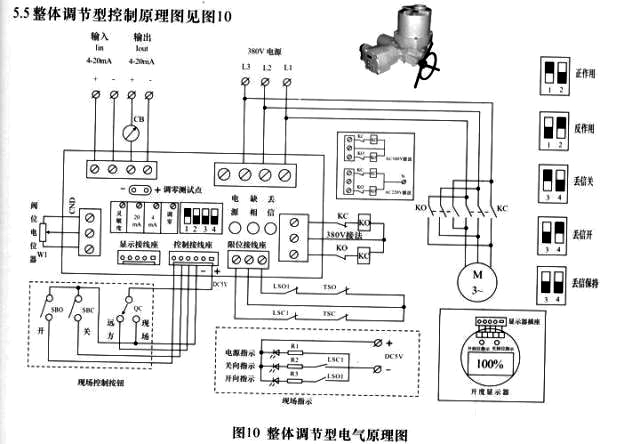

電動球閥電氣原理圖

電動球閥可根據球閥的扭矩或工況現場情況，選擇配置精小型或整體型等多型號執行器，故電動球閥工作原理圖（這里指的電氣原理圖）也不盡相同，用戶可仔細閱讀隨貨說明書，并以說明書為準，若現場說明書丟失或破損，可與原廠家聯系，補發電子說明書。
