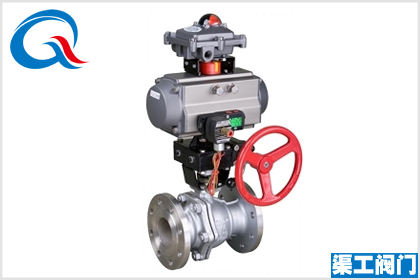

氣動O型球閥相關參數及應用范圍

氣動O型球閥是采用上裝式構造的閥門，在高壓、大口徑條件下減少了閥體本身的銜接螺栓，加強了閥門的牢靠性且能克制系統自重對閥門正常工作的影響。
原理：氣動O型球閥由閥體、球體、閥軸、密封環、 填料、壓板等零部件組成。執行機構由氣、活塞、齒輪型、輸出軸、氣缸蓋、軸承、導向環、活塞軸瓦、調整螺栓、“O”型圈等主要零部件等構成。執行機構與閥用銜接軸銜接。氣缸內輸入氣壓后，作用于活塞上產生一定的推力，使齒輪型輸出在活塞推進下，使齒輪輸出軸于旋轉，帶動閥軸轉動，從而使球閥球體在閥內隨著 轉動，改動閥的流通面積，到達改動經過閥內介質流量目的。
技術參數：
公稱通徑DN15-DN300
額定流量系數Kv 20-8500
作用方式 雙作用;單作用;氣開式(K);氣關式(B)
公稱壓力PN(Mpa) 1.6-6.4
轉角范圍 0~90。
固有流量特性 快開
工作溫度t(℃) -20~160
氣源壓力Ps(Mpa) 0.3~0.6
法蘭尺寸、型式 PN10、16、40GB9113-88、PN64JB/T79-94，PN10,16凸式 PN40,64凹式
或根據用戶要求選配其它標準型式的法蘭(如:ANSI、JIS、DIN等標準)
氣動o型球閥特性
1、O型浮動式球閥采用全通徑或縮徑設計，流通阻力小。
2、閥門采用高平臺構造，ISO5211連接標準，能使裝置電/氣動執行器更為專業化。
3、閥桿采用內裝式，軸肩及聚四氟乙烯（或加強石墨）推力墊構造避免閥桿因管道內壓力 而吹 出，同時聚四氟乙烯（或加強石墨）資料減小閥門的啟閉扭矩，使操作更為省力。
4、具有防火防靜電構造，在閥桿與閥體及閥桿與球體之間設置導電彈簧，防止因靜電打火點燃易燃介質。確保系統平安。
5、耐火構造雙重維護，當萬一發作火災而使密封圈燒損時，球閥的各個密封部位均能構成金屬對金屬的硬密封構造。

氣動O型球閥廣泛應用于煤化工、石油化工、橡膠、造紙、制藥等管道中作介質的分流合流或流向切換裝置。
