一、PLV偏心旋塞閥 產品概述
本公司的PLV偏心旋塞閥偏心密封設計，較傳統旋塞閥大大減少了操作扭距，且大限度地減少了密封面的磨損，增加了閥門的使用壽命。矩形直通流道，水頭損失小，流量調節線性佳。PLV偏心旋塞閥適用于城市污水、工業污水、泥漿及清水等工作環境，作為截流或調節裝置使用。
|
|
|
PLV偏心旋塞閥
|
PLV偏心旋塞閥 結構圖
|
二、PLV偏心旋塞閥 產品特點
1、雙偏心設計、低摩擦開啟和關閉，可以達到不泄露。
2、含鎳90％，3mm厚的堆焊閥座，或樹脂閥座，能達到多種的耐腐蝕要求。
3、V型組合密封圈，可在不卸下操作裝置的情況下進行替換。
4、密封膠加注口設計，可增加閥門適用周期。
5、閥軸承為自潤滑材料，不需要加潤滑脂，對閥軸磨損很小。
6、旋塞體模壓熱包膠，無橡膠脫落和沖刷腐蝕的擔憂。
7、閥蓋和閥體用O型圈密封，螺栓數量減少，方便維修。
8、提供閥門進出口壓力表接頭，方便用戶控制和測定流量。
三、PLV偏心旋塞閥 主要零件材料
|
零件名稱
|
材質
|
|
閥體
|
ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M
|
|
旋塞
|
ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M
|
|
閥座
|
不銹鋼、鎳合金或樹脂
|
|
O型密封圈
|
橡膠EPDM、NBR
|
|
軸承
|
自潤滑材料
|
|
閥蓋
|
ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M
|
|
V型密封圈
|
橡膠EPDM、NBR
|
|
壓蓋
|
ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M
|
四、PLV偏心旋塞閥 主要外形尺寸圖
|
|
|
PLV偏心旋塞閥 蝸輪傳動
|

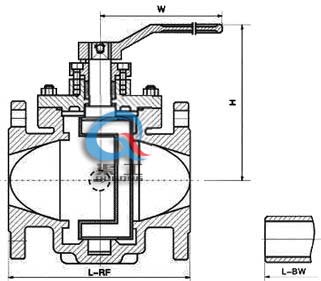

PLV偏心旋塞閥 手柄傳動
|
五、PLV偏心旋塞閥 主要連接尺寸
|
型號
|
PLV-150LB
|
|
壓力等級
|
150LB
|
|
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
in
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
2 1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L-RF
|
108
|
117
|
127
|
140
|
165
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
|
L-BW
|
152
|
178
|
203
|
216
|
229
|
267
|
305
|
330
|
356
|
381
|
394
|
457
|
533
|
610
|
686
|
|
H
|
59
|
60
|
75
|
95
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
398
|
495
|
580
|
625
|
|
W
|
400
|
400
|
500
|
500
|
600
|
600
|
820
|
820
|
300
|
300
|
320
|
320
|
350
|
380
|
380
|
|
重量（Kg）
|
10
|
9.5
|
14
|
17
|
19
|
21
|
29
|
33
|
48
|
75
|
98
|
125
|
171
|
230
|
370
|
|
型號
|
PLV-300LB
|
|
壓力等級
|
300LB
|
|
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
in
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
2 1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L-RF
|
140
|
152
|
165
|
178
|
190
|
216
|
241
|
283
|
305
|
381
|
403
|
419
|
457
|
502
|
762
|
|
L-BW
|
152
|
178
|
203
|
216
|
229
|
267
|
305
|
330
|
356
|
381
|
457
|
521
|
559
|
635
|
762
|
|
H
|
59
|
63
|
75
|
95
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
398
|
495
|
580
|
625
|
|
W
|
400
|
400
|
500
|
600
|
600
|
820
|
1000
|
1000
|
300
|
300
|
320
|
320
|
350
|
380
|
380
|
|
重量（Kg）
|
12
|
14
|
16
|
19
|
21
|
24
|
31
|
36
|
61
|
86
|
130
|
190
|
255
|
380
|
560
|
|
型號
|
PLV-600LB
|
|
壓力等級
|
600LB
|
|
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
in
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
2 1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L-RF·BW
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
787
|
838
|
889
|
|
H
|
59
|
63
|
75
|
95
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
398
|
495
|
580
|
625
|
|
W
|
400
|
400
|
500
|
500
|
600
|
600
|
820
|
820
|
300
|
300
|
320
|
320
|
350
|
380
|
380
|
|
重量（Kg）
|
14
|
16
|
18
|
20
|
24
|
29
|
35
|
47
|
91
|
129
|
210
|
320
|
660
|
920
|
1250
|
|
型號
|
PLV-900LB
|
|
壓力等級
|
900LB
|
|
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
in
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
2 1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L-RF·BW
|
229
|
229
|
254
|
279
|
305
|
368
|
419
|
381
|
457
|
559
|
610
|
737
|
838
|
965
|
1029
|
|
H
|
59
|
63
|
75
|
95
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
398
|
495
|
580
|
625
|
|
W
|
400
|
400
|
500
|
600
|
600
|
820
|
1000
|
1000
|
300
|
300
|
320
|
320
|
350
|
380
|
380
|
|
重量（Kg）
|
17
|
29
|
21
|
24
|
30
|
37
|
44
|
65
|
110
|
160
|
255
|
380
|
810
|
1050
|
1460
|
六、PLV偏心旋塞閥 訂貨須知
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的PLV偏心旋塞閥型號，請按型號直接向我司銷售部訂購。
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
