一、三通保溫旋塞閥 產品概述
本公司的BX44W三通保溫旋塞閥主要應用于化工、石油、冶金等行業的系統管路中，三通保溫旋塞閥主要作用是輸送在常溫狀態下會凝固、易結晶的介質。
|
|
|---|---|

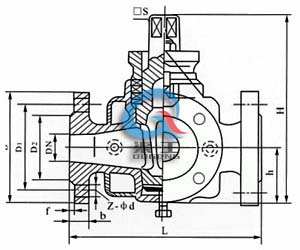

| BX44W三通保溫旋塞閥 | BX44W三通保溫旋塞閥 (結構尺寸圖) |
二、三通保溫旋塞閥 主要性能規范
| 型號 |
公稱壓力 PN（MPa） |
試驗壓力PS（MPa） |
工作壓力 P（MPa） |
適用介質 |
工作溫度 （℃） |
|
|---|---|---|---|---|---|---|
| 殼體 | 密封 | |||||
| BX44W-1.0P | 1.0 | 1.5 | 1.1 | 1.0 | 硝酸類等 | ≤250 |
| BX44W-1.0C | 1.0 | 1.5 | 1.1 | 1.0 | 非腐蝕、弱腐蝕 | ≤200 |
三、三通保溫旋塞閥 主要零件材料
| 零件名稱 | 閥體、塞子 | 填料 |
|---|---|---|
|
BX44W-1.0P BX44W-1.0R |
不銹鋼 | 石墨盤根+304 |
| BX44W-1.0C | 鑄鋼 |
四、三通保溫旋塞閥 主要連接尺寸
| 口徑（DN） | L | D | D1 | D2 | z-φd | |
|---|---|---|---|---|---|---|
| 20 | 145 | 150 | 105 | 75 | 55 | 4╳14 |
| 25 | 145 | 160 | 115 | 85 | 65 | 4╳14 |
| 32 | 165 | 190 | 135 | 100 | 78 | 4╳18 |
| 40 | 180 | 200 | 145 | 110 | 85 | 4╳18 |
| 50 | 200 | 220 | 160 | 125 | 100 | 4╳18 |
| 65 | 220 | 280 | 180 | 145 | 120 | 4╳18 |
| 80 | 250 | 300 | 195 | 160 | 135 | 4╳18 |
| 100 | 300 | 340 | 215 | 180 | 155 | 8╳18 |
| 125 | 350 | 245 | 210 | 185 | 8╳18 | |
| 150 | 400 | 280 | 240 | 210 | 8╳23 | |
| 200 | 450 | 335 | 295 | 265 | 8╳23 | |
| 250 | 530 | 390 | 350 | 320 | 12╳23 | |
| 300 | 580 | 440 | 400 | 368 | 12╳23 | |
五、三通保溫旋塞閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的三通保溫旋塞閥型號，請按型號直接向我司銷售部訂購。
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P。
