一、低溫減壓閥 產品概述
低溫減壓閥也叫低溫調壓閥，低溫壓力調節閥，低溫減壓穩壓閥，是在低溫貯槽上用于將低溫介質（如液氮）的壓力保持在某一規定范圍內。低溫減壓閥閥體材質采用優良不銹鋼、銅合金材質加深冷處理，連接方式有螺紋連接的低溫螺紋減壓閥，法蘭連接的低溫法蘭減壓閥以及焊接的低溫焊接減壓閥等，主要用于液氮、液氮、液氬等低溫介質系統上，具有調壓穩定、密封優良及耐壓等特點。
|
|
|---|---|

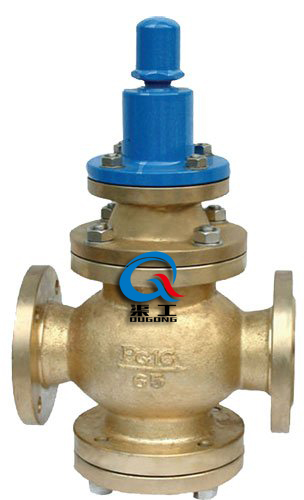

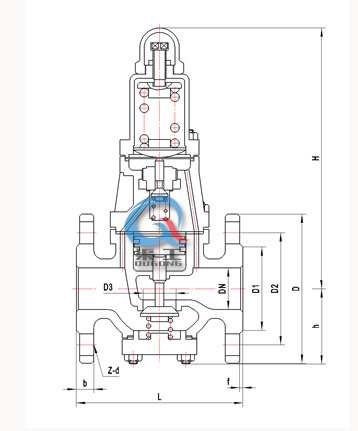

| 低溫減壓閥 | 低溫減壓閥 (結構圖) |
二、低溫減壓閥 產品規范
公稱壓力：1.6MPa
公稱通徑：25mm～65mm
適用介質：O2、N2、Ar等
適用溫度：-40～+80℃
連接方式：法蘭
入口壓力：1.2～1.6MPa
出口壓力：0.1～1.2MPa
三、低溫減壓閥 主要零部件材料
閥體、閥蓋：銅合金
閥頂、膜片：不銹鋼
彈簧：彈簧鋼
密封圈：PTFE或PCTFE
四、低溫減壓閥 外型尺寸與連接尺寸
|
產品型號 |
DY43H-16T減壓閥 |
額定流量 (Nm3/h) |
重 量 (kg) |
|||||||||
|
通徑 DN(mm) |
尺寸 |
|||||||||||
|
D |
D1 |
D2 |
D3 |
L |
b |
f |
Z-d |
H |
h |
|||
|
25 |
115 |
65 |
85 |
24 |
140 |
16 |
2 |
4-14 |
270 |
58 |
180 |
11.9 |
|
40 |
140 |
85 |
110 |
30 |
160 |
16 |
3 |
4-18 |
273 |
75 |
300 |
17.4 |
|
50 |
160 |
110 |
125 |
40 |
190 |
20 |
3 |
4-18 |
285 |
95 |
450 |
24.5 |
|
65 |
185 |
120 |
145 |
52 |
220 |
22 |
3 |
4-18 |
300 |
110 |
800 |
35.6 |
