一、氣動薄膜角式調節閥 產品概述
本公司的氣動薄膜角式調節閥，是采用頂部導向結構，由多彈簧氣動薄膜執行機構和角型調節閥閥體組成。氣動角型調節閥具有結構緊湊、重量輕、動作快、流體通道呈流線型、壓降損失小、閥容量大、流量特性精度高、拆裝方便等優點。氣動薄膜角式調節閥配用電-氣閥門定位器或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制。氣動角式高壓調節閥具有體積小、重量輕、閥芯采用頂導向結構，流路簡單、阻力小、易于沖洗的特點。氣動薄膜角式調節閥主要應用于控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。氣動角式高壓調節閥適用于允許泄露量小閥前閥后壓差不大的高粘度、含有懸浮物和顆粒狀物質的的調節，可避結焦、堵塞，便于自凈與清洗的場合 。
|
|
|---|---|

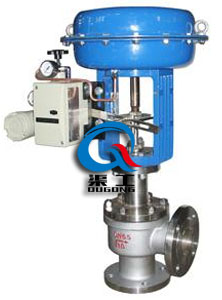

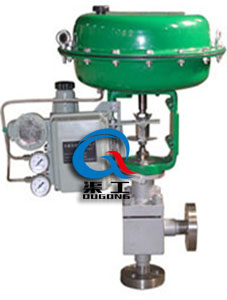

| ZJHJ氣動薄膜角式調節閥 (中低壓閥體) | ZJHJ氣動角式高壓調節閥 (高壓閥體) |
二、氣動薄膜角式調節閥 主要技術參數
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數(KV) | 直線性 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 100 | 176 | 275 | 440 | 690 | 875 | 1250 |
| 等百分 | 6.3 | 10 | 15 | 25 | 40 | 64 | 100 | 160 | 250 | 400 | 630 | 850 | 1180 | |
| 允許壓差(MPa) | 6.4 | 6.4 | 5.0 | 2.8 | 1.7 | 1.7 | 1.0 | 6.0 | 4.8 | 3.3 | 1.8 | 1.5 | 0.8 | |
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
| 額定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 配用執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | |||||||||
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | |||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 閥芯形式 | 單座柱塞型 | |||||||||||||
| 流量特性 | 直線性、等百分比 | |||||||||||||
三、氣動薄膜角式調節閥 執行器技術參數
| 配置執行器類別 | ZHA/B多彈簧簿膜執行機構 | ||||
|---|---|---|---|---|---|
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面積(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程(mm) | 10、16 | 24 | 40 | 40、60 | 100 |
| 彈簧范圍(KPa) | 20～100（標準）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
| 供氣壓力 | 140～400KPa | ||||
| 氣源接口 | RC1/4" | ||||
| 環境溫度 | -30～+70℃ | ||||
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||||
| 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) | ||||
四、氣動薄膜角式調節閥 主要結構圖
|
|
| 氣動角型調節閥 (單座籠式結構) | 氣動角型調節閥 (籠式單座結構) |
五、氣動薄膜角式調節閥 主要零件材料
| 1 | 閥體 | 鑄鋼/不銹鋼 | 1 | 閥體 | 鑄鋼/不銹鋼 |
|---|---|---|---|---|---|
| 2 | 閥芯 | 不銹鋼 | 2 | 閥籠 | 不銹鋼 |
| 3 |
導向套 |
不銹鋼 | 3 | 閥桿 | 不銹鋼 |
| 4 | 中墊 | PTFE\金屬墊片 | 4 | 中墊 | PTFE\金屬墊片 |
| 5 | 閥蓋 | 鑄鋼/不銹鋼 | 5 | 閥蓋 | 鑄鋼/不銹鋼 |
| 6 | 閥桿 | 不銹鋼 | 6 | 填料函 | PTFE\石墨墊片 |
| 7 | 填料函 | PTFE\石墨墊片 | 7 | 填料壓蓋 | 鑄鋼/不銹鋼 |
| 8 | 填料壓蓋 | 鑄鋼/不銹鋼 | 8 | 螺栓螺母 | 25/不銹鋼 |
| 9 | 螺栓螺母 | 25/不銹鋼 | |||
六、氣動薄膜角式調節閥 主要性能指標
| 項目 | 不帶定位器 | 帶定位器 | ||
|---|---|---|---|---|
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死區% | 3.0 | 0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×閥額定容量 | |||
| 可調范圍R | 30：1 | |||
七、氣動薄膜角式調節閥 外形圖
|
|---|

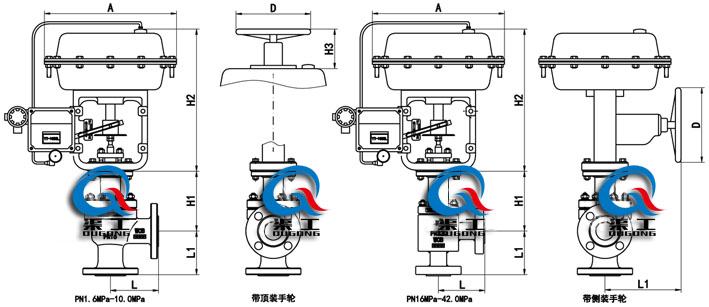

| 氣動薄膜角式調節閥 外形尺寸圖 |
八、氣動薄膜角式調節閥 安裝連接尺寸
| 公稱通徑 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 |
| PN40 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 | |
| PN64 | 115 | 115 | 130 | 130 | 150 | 170 | 190 | 215 | 250 | 275 | 325 | |
| H1 | PN16/25 | 119 | 119 | 122 | 140 | 157 | 169 | 179 | 200 | 230 | 250 | 304 |
| PN40 | 123 | 123 | 134 | 152 | 157 | 191 | 201 | 216 | 240 | 270 | 325 | |
| PN64 | 135 | 135 | 142 | 160 | 177 | 196 | 206 | 227 | 257 | 277 | 331 | |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | |
| H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | |
| L1 | 280 | 280 | 280 | 280 | 280 | 350 | 350 | 350 | 475 | 475 | 475 | |
| A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | |
| D | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | |
