電動防爆蝶閥 (D943H/F,D973H/F)
防爆型電動調節蝶閥 (D941X,971X)
一、電動防爆蝶閥 產品概述
本公司的電動防爆蝶閥是由蝶閥和電動執行器組成。電動防爆蝶閥的結構形式有：三偏心結構和單偏心結構，密封形式有：金屬密封和軟密封結構。電動防爆蝶閥接形式分為法蘭式和對夾式兩種。在溫度低于150度以內可選用四氟密封蝶閥，高溫工況可選用三偏心硬密封閥體。防爆型電動蝶閥可主要應用于食品，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。電動防爆蝶閥在食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
|
|
|

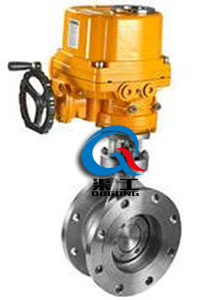

電動防爆蝶閥 (D943H/F)
|

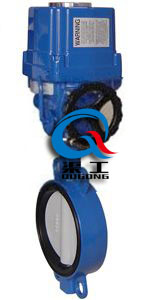

電動防爆蝶閥 (D971F/X)
|
二、電動防爆蝶閥 產品特點
1、設計新穎、合理、結構好，重量輕，啟閉快。
2、操力矩小，操作方便，省力靈巧。
3、可以多種位置安裝，維修方便。
4、密封件可以替換，密封性能良好達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用時間長等特點。
三、電動防爆蝶閥 主要設計標準
|
設計標準
|
GB/T2238-1989
|
|
法蘭連接尺寸
|
GB/T9113.1-2000；GB/T9115.1-2000；JB78
|
|
結構長度
|
GB/T12221-1989
|
|
壓力試驗
|
GB/T13927-2000；JB/T9092-1999
|
四、電動防爆蝶閥 執行器主要技術參數
|
輸入信號
|
4～20mADCc 1-5VDC 220VAC開關接點信號
|
|
閥位輸出信號
|
4～20mADC，負載電阻：≤500Ω
|
|
分辨率
|
高于1/200
|
|
死區
|
0.4～1.2%可調
|
|
信號隔離
|
輸入信號、輸出信號、電源三隔離
|
|
故障狀態
|
可設定為0-100%全行程任意位置
|
|
工作溫度
|
-10～55℃
|
|
相對濕度
|
≤90%（不凝結）
|
|
位置轉換精度
|
±0.5%
|
|
絕緣電阻
|
≥100MΩ(500VDC.)
|
|
絕緣強度
|
2000VAC，1分鐘（輸入對輸出對電源對地）
|
|
采用良好的電制動線路，因而定位精度高，執行機構靈敏，啟動停止快,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點。 適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次。
|
五、電動防爆蝶閥 主要零件材料
|
零件名稱
|
材料
|
|
閥體
|
球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
|
|
蝶板
|
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
|
|
密封圈
|
多種橡膠、聚四氟、不銹鋼
|
|
閥桿
|
2Cr13、不銹鋼
|
|
填料
|
O型圈、柔性石墨
|
六、電動防爆蝶閥 主要性能規范
|
公稱通徑DN(mm)
|
DN50～1200
|
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
|
低壓氣密試驗
|
0.5～0.7
|
|
適用介質
|
空氣、水、污水、蒸氣、煤氣、油品等
|
七、電動防爆蝶閥 外形圖
|
|
|
|
電動防爆蝶閥 (硬密封)
|
防爆型電動調節蝶閥 (硬密封)
|
防爆型電動調節蝶閥 (軟密封)
|
八、電動防爆蝶閥 安裝連接尺寸
|
公稱通經(DN)
|
主要尺寸
|
法蘭尺寸
|
|
L
|
L1/L2
|
H
|
H1
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
硬密封
|
軟密封
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
|
50
|
108
|
43
|
112
|
63
|
530
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
112
|
46
|
115
|
70
|
530
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
|
80
|
114
|
46
|
120
|
83
|
565
|
200
|
160
|
4-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
127
|
52
|
138
|
105
|
600
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
|
125
|
140
|
56
|
164
|
115
|
640
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
270
|
220
|
8-26
|
|
150
|
140
|
56
|
175
|
137
|
705
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
|
200
|
152
|
60
|
200
|
164
|
775
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
|
250
|
165
|
68
|
243
|
206
|
945
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
|
300
|
178
|
78
|
250
|
230
|
1070
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
|
350
|
190
|
78
|
280
|
248
|
1140
|
505
|
460
|
16-22
|
520
|
470
|
12-26
|
555
|
490
|
16-33
|
|
400
|
216
|
102
|
305
|
289
|
1210
|
565
|
515
|
16-26
|
580
|
525
|
16-26
|
620
|
550
|
16-36
|
|
450
|
222
|
114
|
350
|
320
|
1335
|
615
|
565
|
20-26
|
640
|
585
|
16-30
|
670
|
600
|
20-36
|
|
500
|
229
|
127
|
380
|
343
|
1415
|
670
|
620
|
20-26
|
715
|
650
|
20-30
|
730
|
660
|
20-36
|
|
600
|
267
|
154
|
445
|
413
|
1605
|
780
|
725
|
20-30
|
840
|
770
|
20-33
|
845
|
770
|
20-39
|
|
700
|
292
|
165
|
480
|
478
|
1844
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
|
800
|
318
|
190
|
530
|
525
|
2040
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
|
900
|
330
|
203
|
580
|
585
|
2255
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
|
1000
|
410
|
216
|
650
|
640
|
2380
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
1320
|
1210
|
28-56
|
|
1200
|
470
|
254
|
760
|
755
|
2640
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
1530
|
1420
|
32-56
|
九、電動防爆蝶閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式(開關型，調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
