一、衛生級氣動蝶閥 產品概述
本公司的D621衛生級氣動蝶閥是由氣動執行器與衛生型蝶閥閥體組成，氣動衛生蝶閥采用標準電子拋光，光滑表面，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。衛生級氣動蝶閥廣泛應用于如食品、化妝品、潔凈蒸汽、酒類、飲料工業過程控制場合。
|
|
|
衛生級氣動蝶閥
|

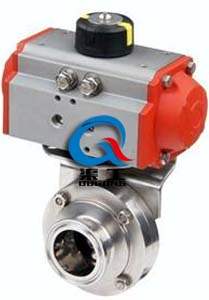

氣動衛生蝶閥
|
二、衛生級氣動蝶閥 主要技術參數
|
公稱通徑DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
動作范圍
|
0～90°
|
|
允許壓差△P
|
小于公稱壓力（1.6MPa）
|
|
泄漏量Q
|
按GB/T4213－92，為Kv值的10-4
|
|
環境溫度oC
|
－20～60oC
|
|
基本誤差
|
帶定位器：小于全行程的±2%
|
|
回差
|
帶定位器：小于全行程的±2%
|
|
配用執行機構
|
GT、AT、AW系列單雙作用氣動執行器
|
|
控制方式
|
開關兩位控制、4～20mA模擬量信號控制
|
三、衛生級氣動蝶閥 執行器技術參數
|
執行器型號
|
GT、AT、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構、雙作用執行機構
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度。
四、衛生級氣動蝶閥 主要性能指標
|
公稱通徑
|
DN（mm）
|
15～150
|
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用溫度
|
≤80℃
|
|
適用介質
|
空氣、水、蒸氣、油品等
|
|
連接形式
|
快裝式、卡箍式、外螺紋、焊接式
|
五、衛生級氣動蝶閥 主要零件材料
|
零件名稱
|
材料
|
|
閥體
|
304、316、316L
|
|
蝶板
|
304、316、316L
|
|
密封圈
|
硅橡膠、氟橡膠、聚四氟
|
|
閥桿
|
304、316、316L
|
|
填料
|
硅橡膠、氟橡膠、聚四氟
|
六、衛生級氣動蝶閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供衛生級氣動蝶閥的技術參數，方便我公司生產及技術人員為您準確選型。如有疑問.您可以致電給我們！
