Q11F一片式球閥、二片式球閥、三片式球閥

一、手動內螺紋球閥 產品概述

本公司的Q11F內螺紋球閥及對焊連接球閥分為整體式(一片式球閥)、兩片式球閥及三片式球閥。內螺紋球閥閥體鑄造采用臺灣工藝，結構合理、造型美觀。內螺紋球閥閥座采用彈性密封結構，密封好，啟閉輕便。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式球閥、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶標準支架平臺和鎖定裝置。內螺紋球閥可設置90°開關定位機構，根據需要加鎖以制止誤操作，驅動方式:手動、電動、氣動。

二、手動內螺紋球閥 主要用途

內螺紋球閥及焊接式球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的多種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。 選用不同的材質，可分別適用于水、蒸汽、油品、硝酸等多種介質。

三、手動內螺紋球閥 一片式球閥 產品圖片及結構圖

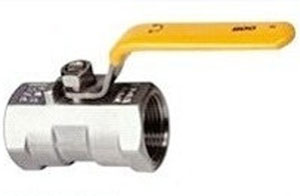

一片式球閥 (內螺紋球閥)	一片式球閥 (內螺紋球閥) 結構圖

四、手動內螺紋球閥 一片式球閥 主要零件材料

五、手動內螺紋球閥 一片式球閥 主要外形尺寸

六、手動內螺紋球閥 二片式球閥 產品圖片及結構圖

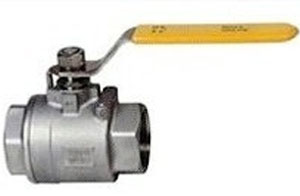

二片式球閥 (內螺紋球閥)	二片式球閥 (內螺紋球閥) 結構圖

七、手動內螺紋球閥 二片式球閥 主要零件材料

八、手動內螺紋球閥 二片式球閥 主要外形尺寸

九、手動內螺紋球閥 三片式球閥 產品圖片及結構圖

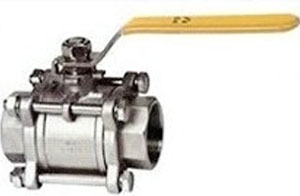

三片式球閥 (內螺紋球閥)	三片式球閥 (內螺紋球閥) 結構圖

十、手動內螺紋球閥 三片式球閥 主要零件材料

十一、手動內螺紋球閥 三片式球閥 主要外形尺寸

十二、手動內螺紋球閥 訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合很重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
