Q41N/Q61N手動高壓法蘭球閥

一、高壓鍛鋼球閥 產品概述

本公司的Q41N/Q61N高壓鍛鋼球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統。由于長輸管線用閥的特征，因而在設計時考慮了其承受管道應力的能力，以及耐候性，長期使用的可靠性等；密封，結構設計屬特技公司獨有。鍛鋼法蘭球閥操作方式有手動－蝸桿蝸輪驅動，氣動，電動，氣-液聯動，電-液聯動，以及其它控制形式。高壓鍛鋼球閥主要特點如下：
1、雙截?cái)嗪团欧拧?、解壓。3、密封好。4、防火設計。5、清掃管道。6、緊急密封。7、高壓閥門。8、閥蓋組合密封。9、排污。10、接長閥桿。11、承受管道應力好。
有些鍛鋼高壓球閥閥體上標有箭頭，如果沒有附帶英文FIOW字跡，則為密封座作用方向，不作為介質流向參考，閥門自泄方向相反。通常情況下，雙閥座密封的球閥具有雙向流向。

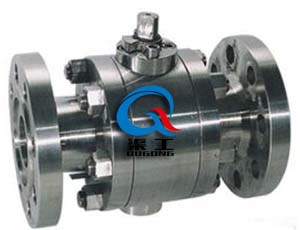

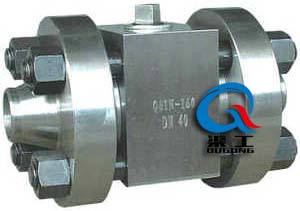

Q61N高壓鍛鋼球閥 (焊接式)	Q41N高壓鍛鋼球閥 (高壓法蘭球閥)

二、高壓鍛鋼球閥 產品用途

固定鍛鋼法蘭球閥適用于Class 150～600Lb，工作溫度<150℃的長輸管線和一般工業管線，其耐惡劣環境性等的設計均已進行綜合考慮，適用于水、油品、蒸汽等介質。
1、閥門中腔停滯的壓力異常超過彈簧的預緊力時，閥座后退脫離球體，達到自動泄壓，卸壓后閥座自動復位。
2、當萬一發生火災或由于異常升溫使閥座密封圈燒損或軟化時，在彈簧和介質壓力作用下，使支撐圈球面部位和球體形成金屬對金屬接觸，達到暫時密封作用，阻止了火災進一步擴大，符合API 6FA的規定。
3、填料壓蓋部位密封采用PTFR填料和0形密封圈雙重密封圈，較適用于氣體介質，填料裝在填料盤內，可采用摩擦系統低的新型SF型自潤滑滑動軸襯，減低操作力矩。

三、高壓鍛鋼球閥 設計規范

四、高壓鍛鋼球閥 主要外形尺寸圖

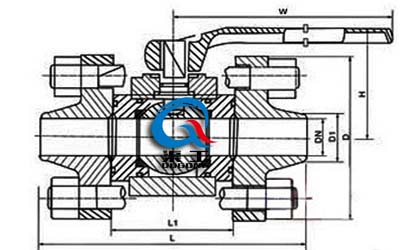

高壓鍛鋼球閥 (鍛鋼焊接球閥)	高壓鍛鋼球閥 (鍛鋼法蘭球閥)

五、高壓鍛鋼球閥 外形連接尺寸

PN16MPa連接尺寸

PN32MPa連接尺寸

六、高壓鍛鋼球閥 訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合很重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
