一、浮動式軟密封球閥 產品概述
本公司的Q41F浮動式軟密封球閥結構簡單、密封性能好，在適當的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小，并且驅動力矩小，操作簡便、易實現快啟閉，是近十幾年來發展較快的閥門品種之一。四氟軟密封球閥是由旋塞閥演變而來的，它的啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90°實現開啟和關閉的目的。浮動球閥在管道上主要用于切斷、分配和改變介質流動方向，在化工產品和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。浮動式軟密封球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個固定處。
|
|
|---|---|

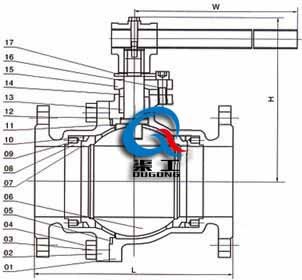

| 浮動式軟密封球閥 (法蘭球閥) | 四氟軟密封球閥 (結構圖) |
二、浮動式軟密封球閥 產品概述
（1）流體阻力小，其阻力系數與同長度的管段相等。
（2）結構簡單、體積小、重量輕。
（3）緊密結構，目前球閥的密封面材料主要使用塑料、密封性好，在真空系統中也已較多使用。
（4）操作方便，開閉快，從全開到全關只要旋轉90°，便于遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質分離，介質通過時，不會引起閥門密封面的侵蝕。
（7）適用范圍大，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可應用。 球旋轉90度時，在進、出口處應全部均球面，從而截斷流動。
三、浮動式軟密封球閥 主要零件材料
| 序號 | 零件名稱 | 國標材質 | 美標材質 |
|---|---|---|---|
| 1 | 閥體 | WCB | A216-WCB |
| 2 | 密封圈 | PTFE | PTFE |
| 3 | 球體 | 1Cr18Ni9Ti | SS304 |
| 4 | 螺母 | 35 | A194-2H |
| 5 | 螺柱 | 35CrMoA | A193-B7 |
| 6 | 石體 | WCB | A216-WCB |
| 7 | 墊片 | 柔性石墨+不銹鋼 | B12.10-304/F.G |
| 8 | 填料 | PTFE | PTFE |
| 9 | 填料壓蓋 | WCB | A216-WCB |
| 0 | 定位片 | 25 | A105 |
| 11 | 擋圈 | 65Mn | AISI 1066 |
| 12 | 手柄 | K33 | A47-667 Gr.32510 |
| 13 | 閥桿 | 1Cr33 | A276-410 |
| 14 | 螺釘 | 35 | A193-B7 |
| 15 | 止推墊片 | PTFE | PTFE |
四、浮動式軟密封球閥 技術規范
| 設計依據 | 國標系列 | 美標系列 | |
|---|---|---|---|
| 設計標準 | GB/T12237 | AP16D | ANSI B16.34 |
| 法蘭連接結構長度 | GB/T12221 | AP16D | ANSI B16.10 |
| 結構長度焊接 | GB/T15188.1 | AP16D | ANSI B16.10 |
| 連接法蘭 |
GB/T9113 JB/T79 Hg20592 |
ANSI B16.5、B16.47 | |
| 對焊端 | GB/T12224 | ASNI B16.25 | |
| 試驗和檢驗 | GB/T9092 | AP16D | AP1598 |
五、浮動式軟密封球閥 性能規范
| 壓力等級 | 試驗壓力(MPa） | ||
|---|---|---|---|
| 公稱壓力（PN） | 磅級（Class） | 殼體試驗 | 密封試驗 |
| 1.0 | - | 1.5 | 1.1 |
| 1.6 | - | 2.5 | 1.76 |
| 2.5 | - | 3.8 | 2.75 |
| 4.0 | - | 6.0 | 4.4 |
| 6.4 | - | 9.6 | 7.04 |
| - | 150 | 3.0 | 2.2 |
| - | 300 | 7.6 | 5.6 |
| - | 600 | 15.0 | 11.0 |
| - | 10K | 2.4 | 1.5 |
| - | 20K | 5.8 | 4.0 |
六、浮動式軟密封球閥 主要外形圖
|
|
| 浮動式軟密封球閥 (蝸輪傳動) | 四氟軟密封球閥 (手柄傳動) |
七、浮動式軟密封球閥 主要外形尺寸
PN1.6MPa外形尺寸
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
| H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt(Kg) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
| 法蘭連接尺寸 | GB/T9113、JB/T79、HG/T20594 | |||||||||||
PN2.5MPa外形尺寸
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
| Wt(Kg) | 2.5 | 3 | 5 | 6 | 7.5 | 10 | 15 | 20 | 33 | 60 | 93 | 175 |
| 法蘭連接尺寸 | GB/T9113、JB/T79、HG/T20594 | |||||||||||
PN4.0MPa外形尺寸
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 140 | 150 | 180 | 200 | 220 | 250 | 280 | 320 | 400 | 400 | 400 |
| H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
| Wt(Kg) | 3 | 4 | 5 | 7 | 9 | 12 | 18 | 28 | 46 | 75 | 106 | 190 |
| 法蘭連接尺寸 | GB/T9113、JB/T79、HG/T20594 | |||||||||||
PN6.4MPa外形尺寸
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1800 |
| Wt(Kg) | 6.5 | 7 | 8 | 12 | 14 | 18 | 28 | 40 | 65 | 98 | 140 | 250 |
| 法蘭連接尺寸 | GB/T9113、JB/T79、HG/T20594 | |||||||||||
八、浮動式軟密封球閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合很重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們為您審核把關。
