CS49H熱動力式蒸汽疏水閥
一、熱動力式蒸汽疏水閥 產品概述
CS49H熱動力式蒸汽疏水閥結構簡單、價格低、動作穩定。漏氣率<3%，不受壓力波動的影響、壓力范圍大。CS49H熱動力式蒸汽疏水閥由于密封面采用不銹鋼制造，使用壽命高于很多同類產品。
|
|
|---|---|
| CS49H熱動力式蒸汽疏水閥 (法蘭式) | CS19H熱動力式蒸汽疏水閥 (螺紋式) |
二、熱動力式蒸汽疏水閥 主要零件材料
| 閥 體 | 鍛 鋼 |
|---|---|
| 閥 帽 | 不銹鋼 |
| 閥 蓋 | 鍛 鋼 |
| 閥 片 | 不銹鋼 |
| 閥體密封面 | 不銹鋼 |
三、熱動力式蒸汽疏水閥 排水量
| 產品型號 | 通徑(DN) | 工 作 壓 差 （MPa） | ||||||
|---|---|---|---|---|---|---|---|---|
| 0.05 | 0.15 | 0.4 | 0.6 | 1.0 | 1.6 | 2.5 | ||
| CS19H-16C CS49H-16C CS69H-16C | 15.20.25 | 150 | 280 | 400 | 475 | 600 | 800 | / |
| 32.40.50 | 550 | 650 | 900 | 1200 | 1700 | 2100 | / | |
| CS19H-25 CS49H-25 CS69H-25 | 15.20.25 | 17417 | 1828 | 2536 | 2701 | 3202 | 3581 | / |
| 32.40 | 56 | / | 119 | / | 321 | 470 | 534 | |
| 50 | 1800 | 2050 | 2600 | 3000 | 3500 | 4300 | 5000 | |
| CS19H-40 CS49H-40 CS69H-40 | 15.20.25 | 56 | / | 119 | / | 320 | 470 | 534 |
| 32.40.50 | 1800 | 2050 | 2600 | 3000 | 3500 | 4300 | 5000 | |
四、熱動力式蒸汽疏水閥 尺寸圖
|
|
|---|---|

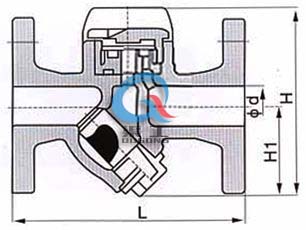

| CS49H熱動力式蒸汽疏水閥 (法蘭式) | CS19H熱動力式蒸汽疏水閥 (螺紋式) |
五、熱動力式蒸汽疏水閥 主要連接尺寸
| 產品型號 | DN | 螺紋連接 | 承插焊連接 | 重量㎏ | 法蘭連接 | 重量㎏ | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rc | L | H | H1 | L | H | H1 | D | t | L | H | H1 | D | K | d | c | f | N-ф | ||||
|
CS19H-16/25C CS49H-16/25C CS69H-16/25C |
15 | 1/2 | 75 | 57 | 35 | 75 | 57 | 35 | 23 | 7 | 1.23 | 150 | 57 | 35 | 95 | 65 | 45 | 14 | 2 | 4-14 | 3.13 |
| 20 | 3/4 | 85 | 60 | 43 | 85 | 60 | 43 | 28 | 7 | 1.32 | 150 | 60 | 43 | 105 | 75 | 55 | 14 | 2 | 4-14 | 3.70 | |
| 25 | 1 | 95 | 68 | 50 | 95 | 68 | 50 | 33 | 10 | 1.67 | 160 | 68 | 50 | 115 | 85 | 65 | 14 | 2 | 4-14 | 4.78 | |
| 32 | 11/4 | 105 | 90 | 80 | 105 | 90 | 80 | 42 | 12 | 6.7 | 200 | 90 | 80 | 135 | 100 | 78 | 16 | 2 | 4-18 | 10.8 | |
| 40 | 11/2 | 110 | 90 | 80 | 110 | 90 | 80 | 52 | 12 | 6.9 | 230 | 90 | 80 | 145 | 110 | 85 | 16 | 3 | 4-18 | 10.84 | |
| 50 | 2 | 170 | 95 | 87 | 130 | 95 | 87 | 62 | 12 | 7.7 | 230 | 95 | 87 | 160 | 125 | 100 | 16 | 3 | 4-18 | 13.62 | |
|
CS19H-40 CS49H-40 CS69H-40 |
15 | 1/2 | 75 | 61 | 41 | 75 | 61 | 41 | 23 | 9 | 1.23 | 150 | 61 | 41 | 95 | 65 | 45 | 16 | 2 | 4-14 | 3.13 |
| 20 | 3/4 | 85 | 64 | 45 | 85 | 64 | 45 | 28 | 12 | 1.32 | 150 | 64 | 45 | 105 | 75 | 55 | 16 | 2 | 4-14 | 3.70 | |
| 25 | 1 | 95 | 68 | 45 | 95 | 68 | 45 | 33 | 15 | 1.67 | 160 | 68 | 45 | 115 | 85 | 65 | 16 | 2 | 4-14 | 4.78 | |
| 32 | 11/4 | 105 | 81 | 56 | 105 | 81 | 56 | 40 | 15 | 6.7 | 200 | 81 | 56 | 135 | 100 | 78 | 18 | 2 | 4-18 | 11.7 | |
| 40 | 11/2 | 110 | 81 | 56 | 110 | 81 | 56 | 50 | 15 | 6.82 | 230 | 81 | 56 | 145 | 110 | 85 | 18 | 3 | 4-18 | 11.82 | |
| 50 | 2 | 120 | 89 | 64 | 120 | 89 | 64 | 60 | 20 | 7.62 | 230 | 89 | 64 | 160 | 125 | 100 | 20 | 3 | 4-18 | 14.14 | |
六、熱動力式蒸汽疏水閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的熱動力式蒸汽疏水閥型號，請按型號直接向我司銷售部訂購；
