G49J三通襯膠隔膜閥

一、三通無襯里隔膜閥 產品概述

G49W三通無襯里隔膜閥用于控制非腐蝕性或一般腐蝕性介質，閥內腔表面無襯里或覆有可供選擇的多種橡膠，適用于不同工作溫度和流體管路。
本閥適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN1.0

G49W三通無襯里隔膜閥	G49J三通襯膠隔膜閥

二、三通無襯里隔膜閥 性能規范

設計與制造：GB122239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78

三、三通無襯里隔膜閥 主要零件材料

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
閥桿：碳鋼、不銹鋼
手輪：鑄鐵

四、三通無襯里隔膜閥 測試

襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1

五、三通無襯里隔膜閥 結構特點

隔膜閥是一種形式的截止閥；
1、彈性密封的開閉件，可使沒有內漏；
2、流線型的流道，使得壓力損失??；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可替換，維護費用低；
6、襯里材料的多樣性，可適用于多種介質，并具有良好的耐腐蝕性。

六、三通無襯里隔膜閥 外形圖

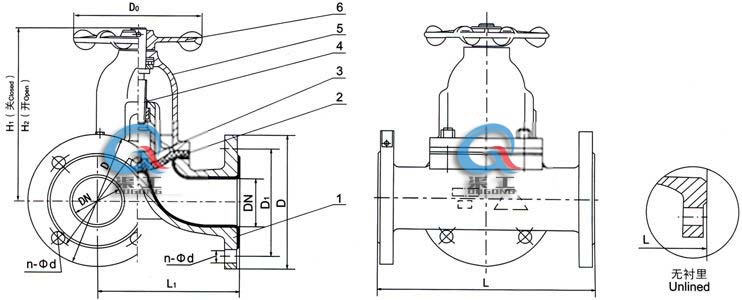

G49W三通無襯里隔膜閥 尺寸圖

七、三通無襯里隔膜閥 主要外形尺寸

八、三通無襯里隔膜閥 產品選型

訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的三通無襯里隔膜閥產品型號，請按型號直接向我司訂購；
