ZQDF液用電磁閥

一、ZQDF蒸汽電磁閥 產品概述

ZQDF蒸汽電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號后能自動開啟或關閉閥門，實現對管道中流體介質的通斷或流量調節控制從而對次同中的溫度、流量、壓力等參數進行自動調節或遠程控制。ZQDF蒸汽電磁閥產品可應用于紡織、印刷、化工、塑料、橡膠、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們日常生活設施中，主要用于空氣、蒸汽、煤氣等氣體介質的控制；ZQDF蒸汽電磁閥主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4°E的油類。

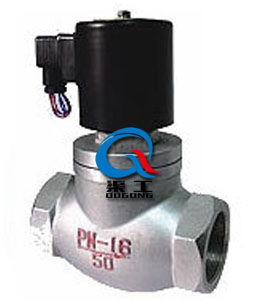

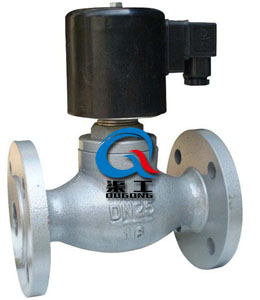

ZQDF蒸汽電磁閥(法蘭)	ZQDF蒸汽電磁閥(內螺紋)

二、ZQDF蒸汽電磁閥 結構特點

1、 集直動式開閥和先導式兩位一體的分步直動式結構。
2、 沒有壓力亦能打開主閥，低壓差流量大，適用面廣。
3、 采用聚四氟乙烯密封，耐溫性能好。
4、 型式：常閉式。

三、ZQDF蒸汽電磁閥 結構原理

ZQDF蒸汽電磁閥為分步動作直接先導式電磁閥，可根據斷電時所處開、關狀態的不同，可分為常閉式電磁閥和常開式電磁閥。常閉電磁閥，線圈通電后，銜鐵在電磁力作用下先帶動副閥閥塞提起，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一個值時，銜鐵帶動主閥閥杯，并利用壓差而使主閥閥杯開啟，介質流通。線圈斷電后，電磁力消失，銜鐵因自重下落復位。同時依靠介質壓力，主副閥得以緊密關閉。常開電磁閥，線圈通電后由于吸力作用，動鐵芯下移，把副閥閥塞壓下，副閥關閉，主閥閥杯內壓力上升，當壓力升到一個值時，主閥閥杯的上下壓差一樣，由于電磁力作用，動鐵芯失去主閥閥杯下，壓緊主閥閥座，閥門關閉。

四、ZQDF蒸汽電磁閥 主要技術參數

五、ZQDF蒸汽電磁閥 外形圖

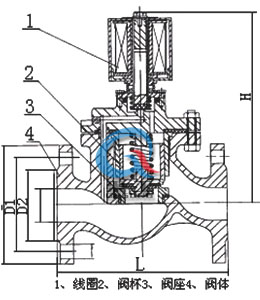

ZQDF蒸汽電磁閥結構圖(法蘭)	ZQDF蒸汽電磁閥結構圖(內螺紋)

六、ZQDF蒸汽電磁閥 主要外形尺寸
